摘要
GFQ-2全天候呼吸閥用于油及液體罐上來排除罐內的正壓和負壓氣體，使罐內液體進出方便，如罐體上不裝呼吸閥罐內的液體進出有的障礙，很可能出現罐體變型和振動，GFQ-2全天候呼吸閥設計合理，結構簡單，使用方便，是儲罐的備產品。
產品介紹

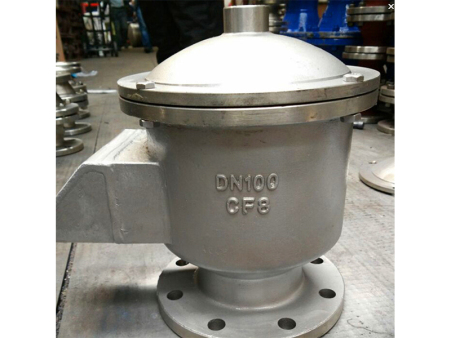

產品名稱： 全天候呼吸閥 產品型號： GFQ-2 公稱通徑： DN25～DN400 功能作用： 呼氣、吸氣 公稱壓力： 1.6MPa 連接方式： 法蘭 適用溫度： -28ºC～+60ºC 安裝位置： 儲罐頂部 閥體材質： 鑄鐵、鑄鋼、不銹鋼、鋁合金 制造標準： 國標GB、德國DIN、美國API、ANSI 適用介質： 汽油、柴油、煤油、原油、等 生產廠家： 上海泉高閥門有限公司湖南分公司 產品說明
GFQ-2全天候呼吸閥用于油及液體罐上，用來排除罐內的正壓和負壓氣體，使罐內液體進出方便，如罐體上不裝呼吸閥罐內的液體進出有的障礙，很可能出現罐體變型和振動，GFQ-2全天候呼吸閥設計合理，結構簡單，使用方便，是儲罐的產品。
產品特點
1、全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
2、閥盤采用四氟材料，耐低溫，防凍性能好；
3、結構簡單，易檢修，安全方便。
4、性能完全符合石油工業部標準 SY7511-87 規定。工作原理
QFQ-2全天候呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。
產品作用
GFQ-2全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼(稱正壓)。如罐內液體往外輸出時罐內從外空氣吸進罐內(稱負壓)。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
適用范圍
全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。全天候呼吸閥可與ZGB波紋阻火器配套使用。
操作壓力
壓力 等級 A B C D 呼出壓力 +355Pa(36mmH20) +980Pa(100mmH20) +1765Pa(180mmH20) 特殊指定 吸入壓力 -295Pa(30mmH20) -295Pa(30mmH20) -392Pa(40mmH20) 特殊指定 通氣量表
代號 規格mm 50 80 100 150 200 250 壓力等級Pa 通氣量m3/h A +335 25 60 90 190 340 550 -295 20 50 75 160 280 450 B +980 30 70 100 200 380 600 -295 20 50 75 160 280 450 C +1765 40 95 140 280 500 800 -295 20 50 75 160 280 450 標準允許泄漏量m3/h ≤0.04 ≤0.4 材料代號
代號 材料 Ⅰ ZALSi7Mg 鑄鋁合金 鋁合金 1Cr13 304 聚四氟乙烯 油品 Ⅱ CS 碳鋼 304 304 304 聚四氟乙烯 油品、化工品 Ⅲ OCr18Ni9 SS304 304 304 304 聚四氟乙烯 化工品 Ⅳ 00Cr19Ni11 SS304L 304L 304L 304L 聚四氟乙烯 化工品 Ⅴ 0Cr17Ni12Mo2 SS316 316 316 316 聚四氟乙烯 化工品 Ⅵ 00Cr17Ni14Mo2 SS316L 316L 316L 316L 聚四氟乙烯 化工品 主要零部件
閥體材料 WCB、304、316、鋁合金 正壓閥盤材料 304、316、鋁合金 負壓閥盤材料 304、316、四氟PTFE 環境溫度 ℃ -30~60 主要外形尺寸
公稱通徑 (mm) 安裝尺寸 D K L H n×φ DN25 115 85 160 165 4×14 DN32 135 100 180 185 4×18 DN40 145 110 190 190 4×18 DN50 160 125 220 220 4×18 DN80 195 160 270 260 8×18 DN100 215 180 310 280 8×18 DN150 280 240 380 330 8×22 DN200 335 295 450 380 12×22 DN250 395 350 520 420 12×22 DN300 565 515 670 520 16×26
